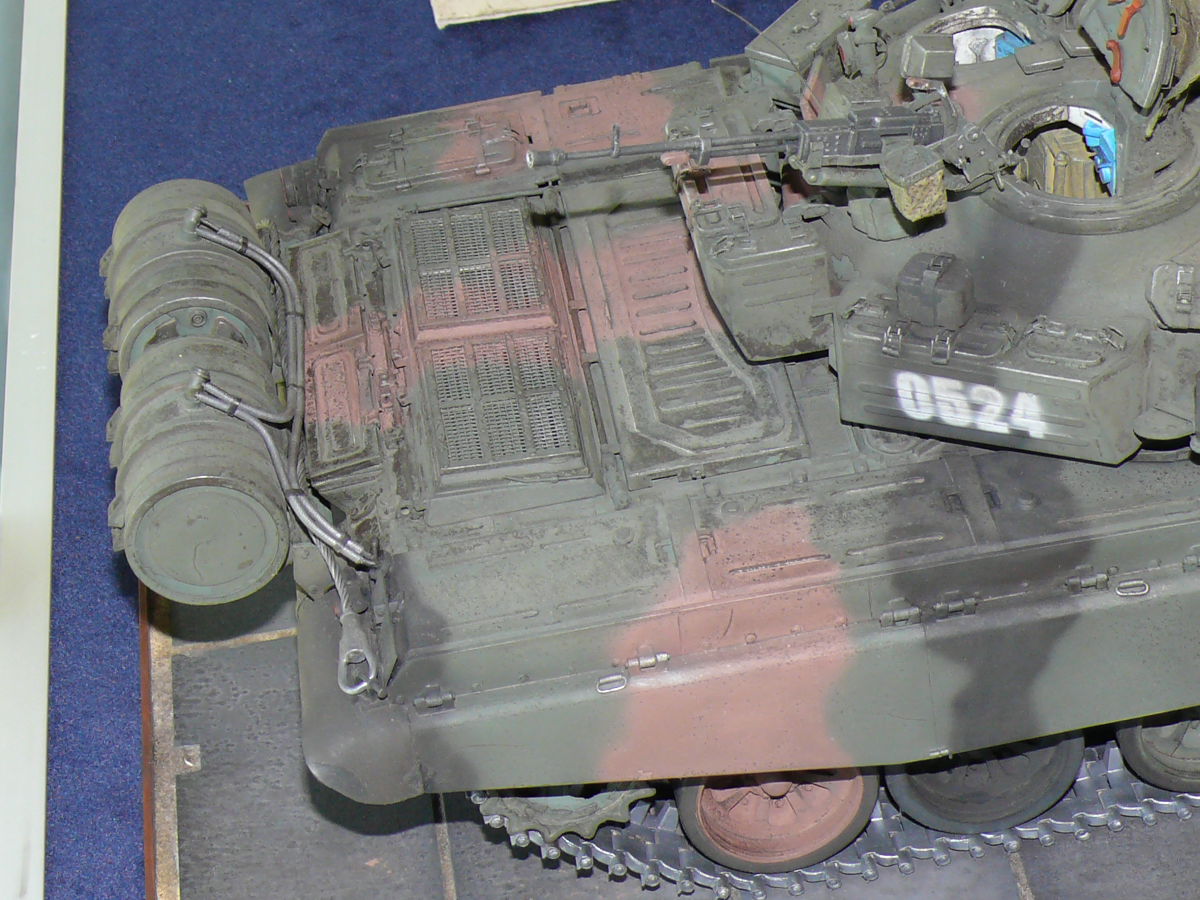

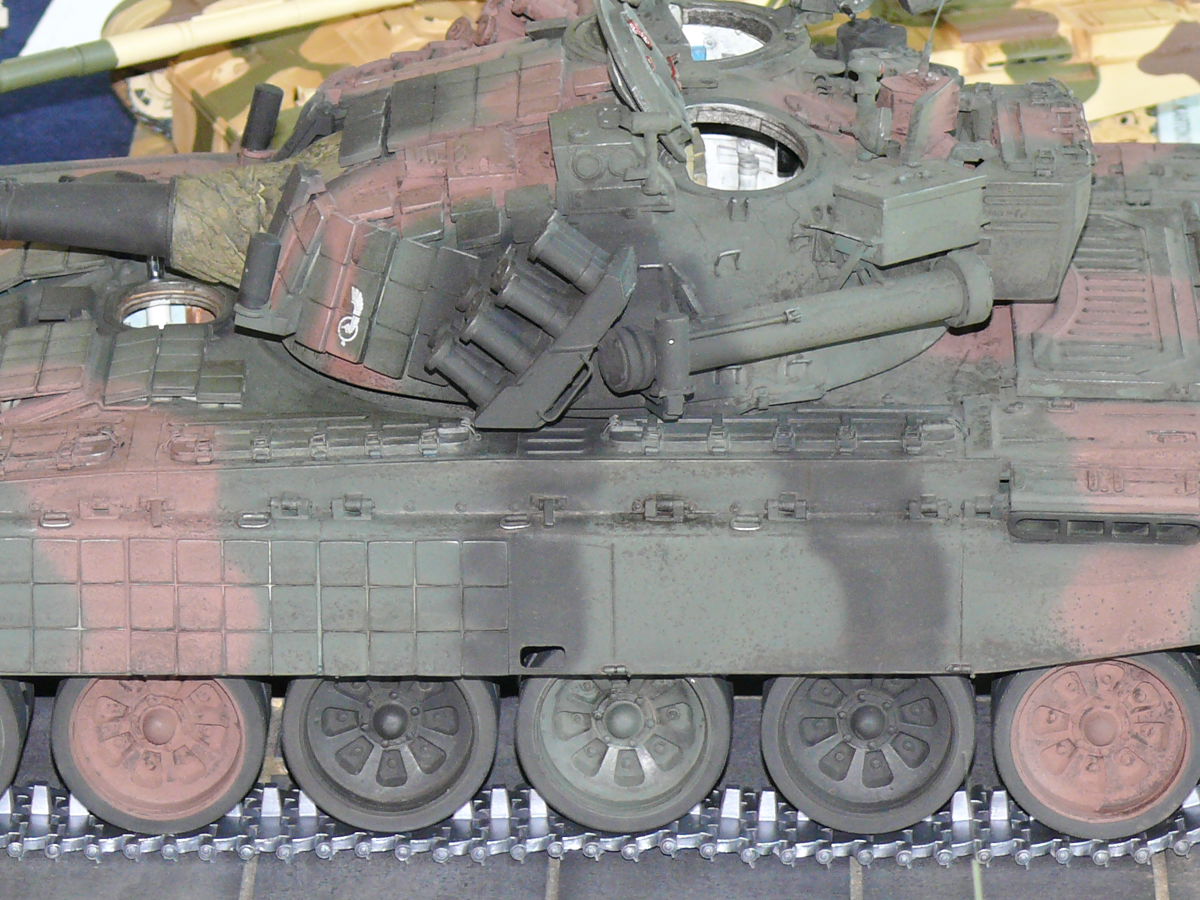

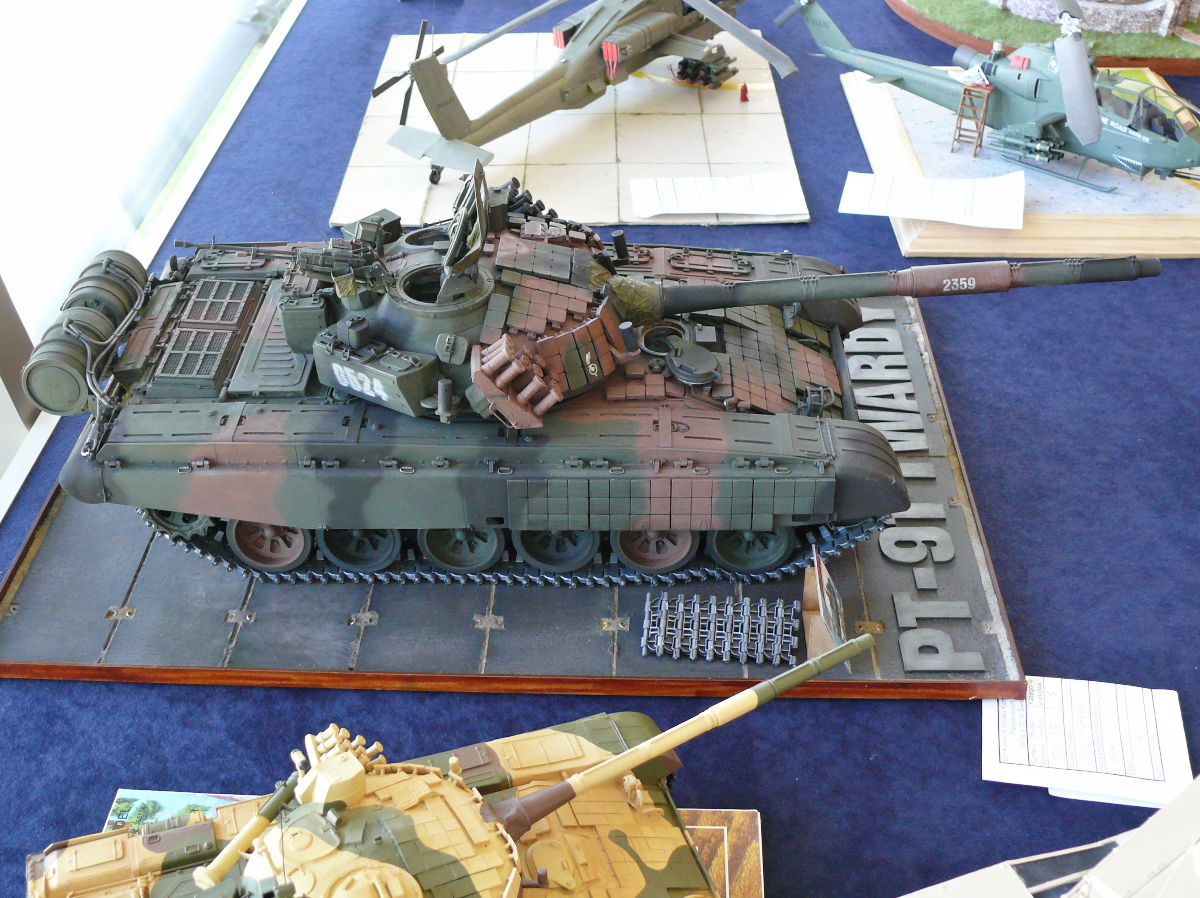

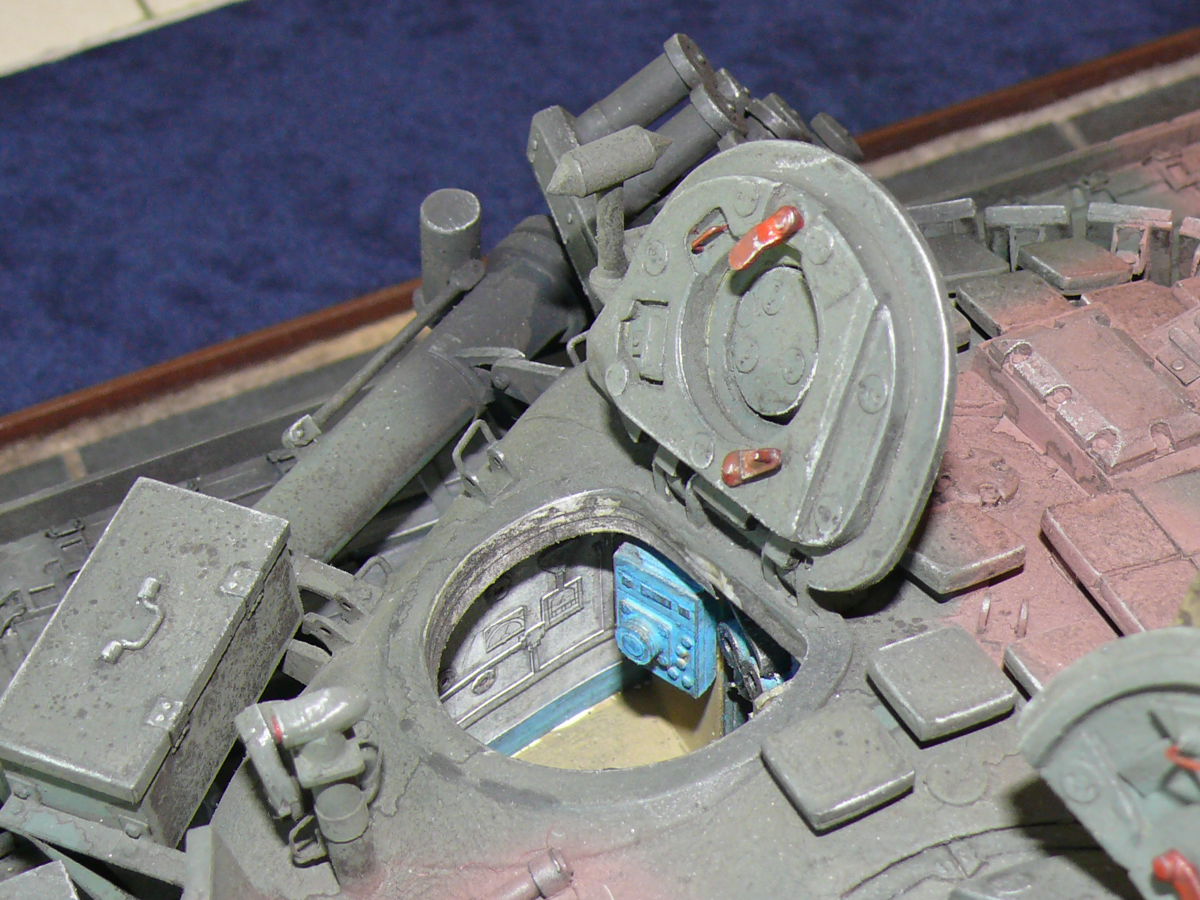

Kartonowy model polskiego czołgu PT-91 Twardy

Skala modelu 1:16. Praca została nagrodzona na VIII Konkursie Modeli Kartonowych i Plastikowych Świdnik 2014.

Czołg PT-91 Twardy to tak naprawdę zmodernizowana wersja radzieckiej maszyny T-72M1. Czołg wyposażono w silnik o większej mocy. Nie spowodowało to zwiększenia ruchliwości maszyny, gdyż po modernizacji wzrosła jej masa. Wprowadzono także nowy system kierowania ogniem DRAWA oraz zmieniono nocne przyrządy obserwacyjne.

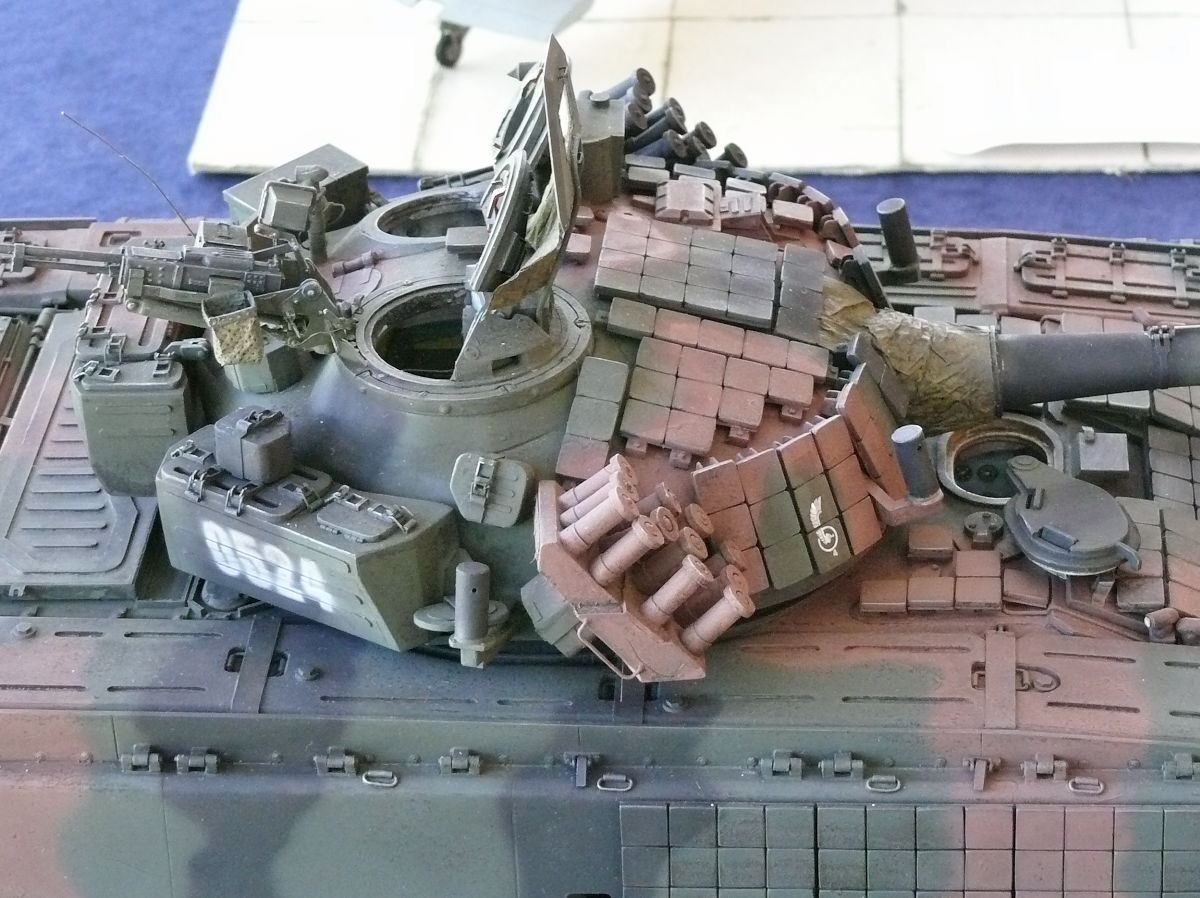

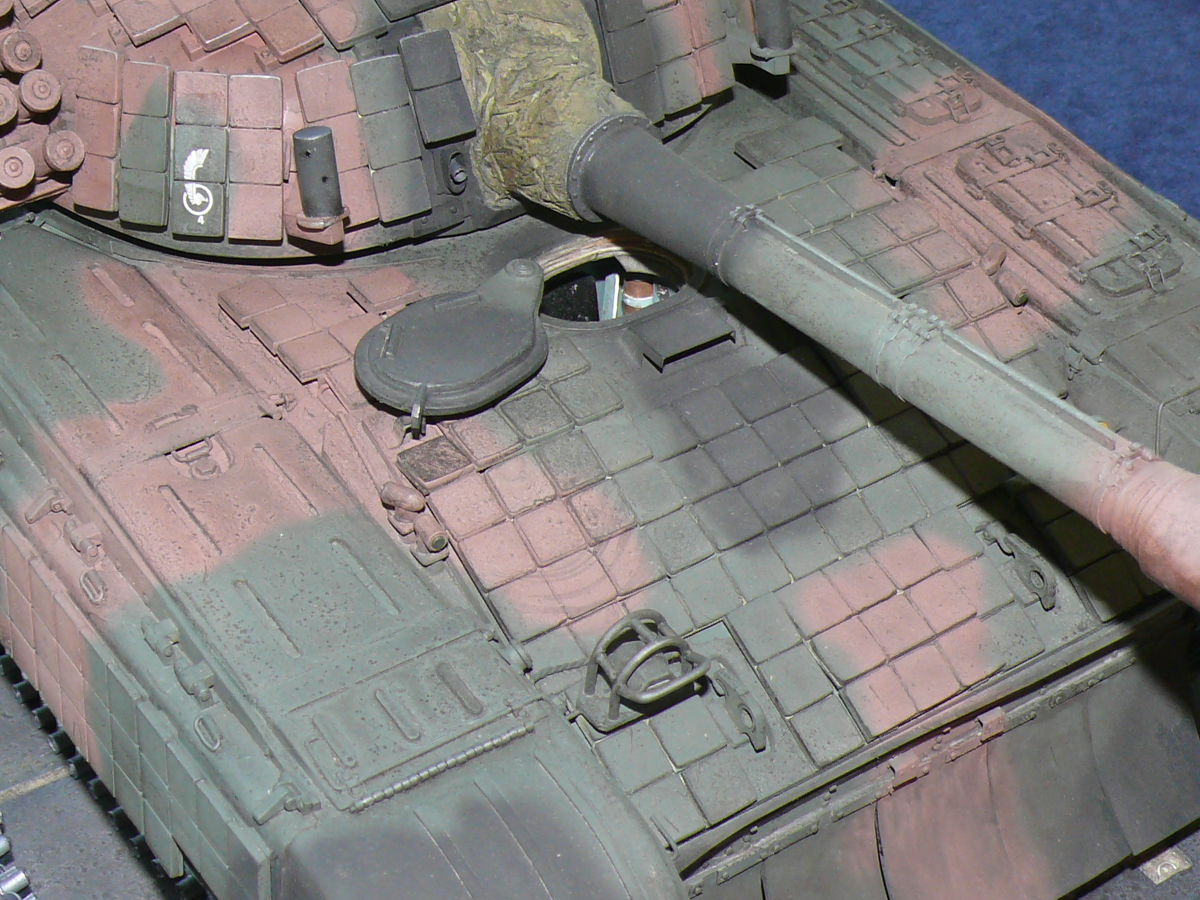

Ciekawe rozwiązanie zastosowano wzmacniając opancerzenie czołgu. Ze względu na wysokie koszty nie zdecydowano się na modernizację pancerza zasadniczego. Zamiast tego wykorzystano polski patent. Pancerz zasadniczy pokryto pancerzem reaktywnym ERAWA. Jego kostka zbudowana jest z dwóch stalowych płytek, pomiędzy którymi znajduje się materiał wybuchowy. Materiał ten jest odporny na wysokie temperatury, trafienia odłamków i ostrzał z broni małokalibrowej. Dopiero pociski dużego kalibru trafiając w zewnętrzną płytkę wywierają wystarczająco duże ciśnienie, które detonuje materiał wybuchowy zawarty w kostce pancerza. Wewnętrzna płytka pancerza jest grubsza. To powoduje, że siła eksplozji materiału wybuchowego zawartego w kostce jest skierowana na zewnątrz. Zmniejsza to zdolność przebijania pocisków kumulacyjnych o około 70%, a podkalibrowych czyli takich, których zdolność do przebijania wynika z wysokiej energii kinetycznej - 30%. Trafione kostki odsłaniają pancerz zasadniczy i na to miejsce trzeba zakładać nowe.

W latach 1994-2002 wyprodukowano 281 czołgów PT-91, z tego 233 trafiło do polskiej armii, a reszta na eksport.

Niektóre dane techniczne:

• długość: 10,3 m,
• szerokość: 3,72 m,
• wysokość: 2,19 m,
• masa: 45,9 t,
• prędkość na drodze: 60 km/h,
• prędkość w terenie: 35-45 km/h,
• wysokoprężny silnik 12-cylindrowy (w układzie V) z doładowaniem o mocy 850 KM (625 kW),
• pojemność silnika: 38,88 l,
• zużycie paliwa w terenie: około 480 l/100 km,
• zasięg z dodatkowymi zbiornikami paliwa: 560 km,
• grubość pancerza:
  • wieży: 400 mm,
  • kadłuba: 220 mm,
  • boków: 80 mm,
• załoga: 3 osoby (dowódca, działonowy i kierowca-mechanik).

Uzbrojenie:

• armata kaliber 125 mm (amunicja: 39 szt.),
• czołgowy karabin maszynowy kaliber 7,62 mm (amunicja: 2000 szt.),
• przeciwlotniczy karabin maszynowy kaliber 12,7 mm (amunicja: 300 szt.).

Wielkość pokonywanych przeszkód:

• głębokość brodu: 1,20 m,
• wysokość ściany: 0,85 m,
• szerokość rowu: 2,80 m.

Źródła danych:

• https://pl.wikipedia.org/wiki/PT-91
• http://www.smartage.pl/pt-91-twardy-polski-mbt/
• https://pl.wikipedia.org/wiki/ERAWA

20.06.2014
