Hawker Typhoon Mk.Ⅰb

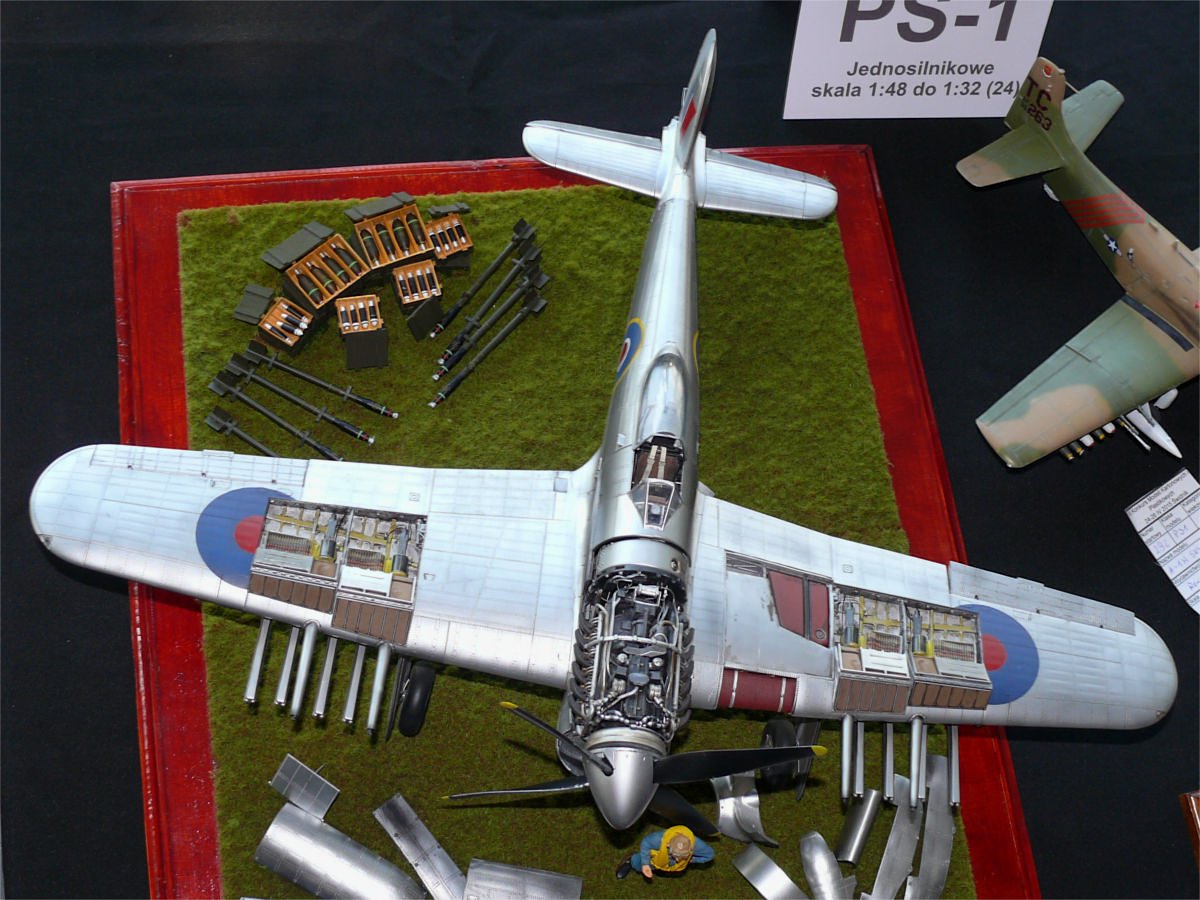

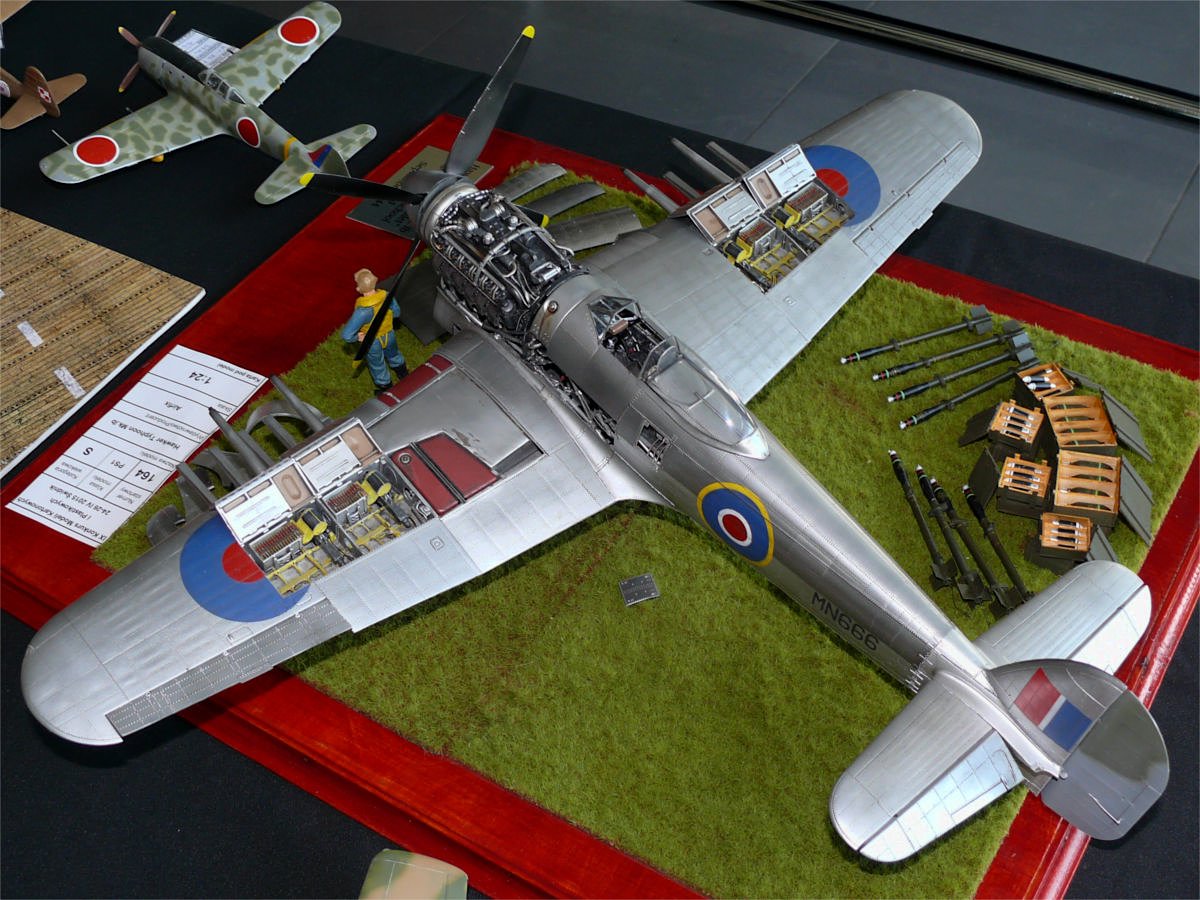

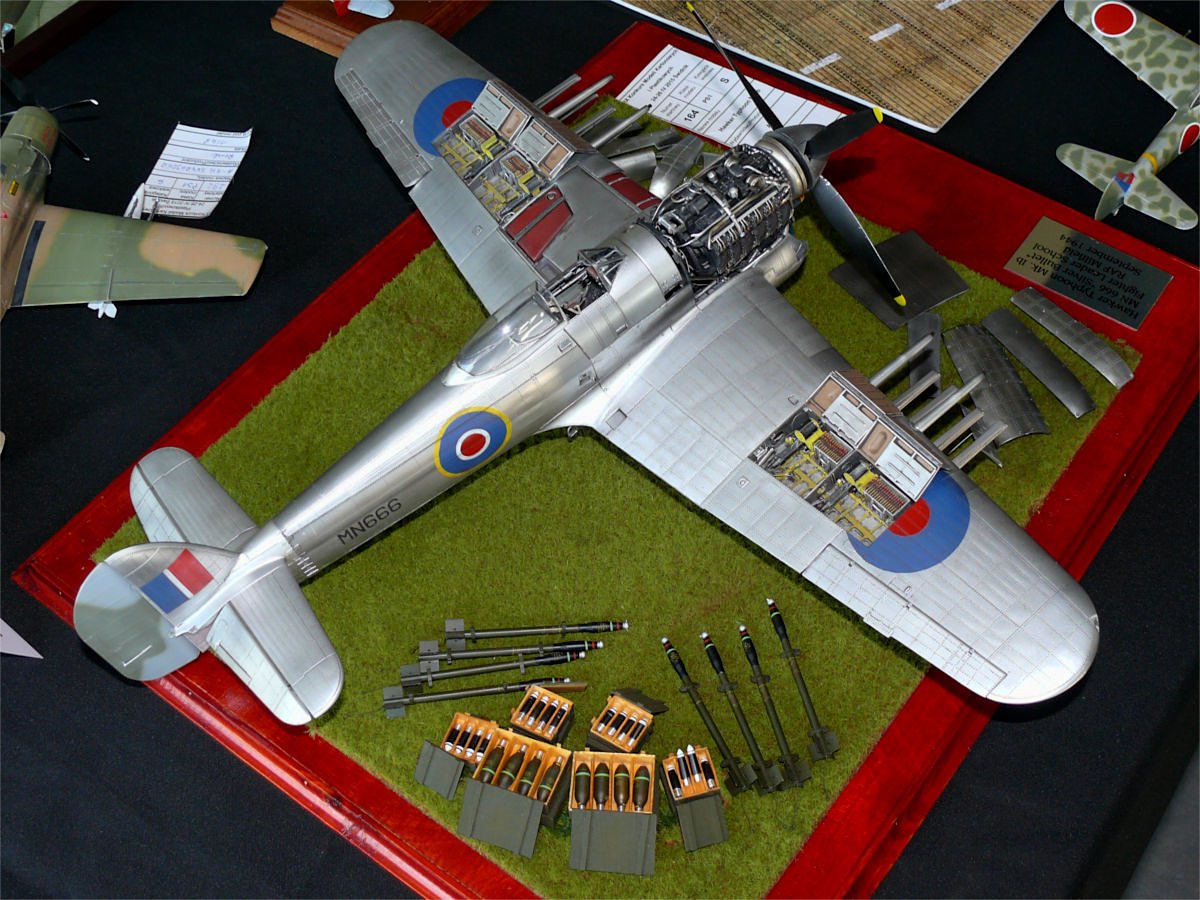

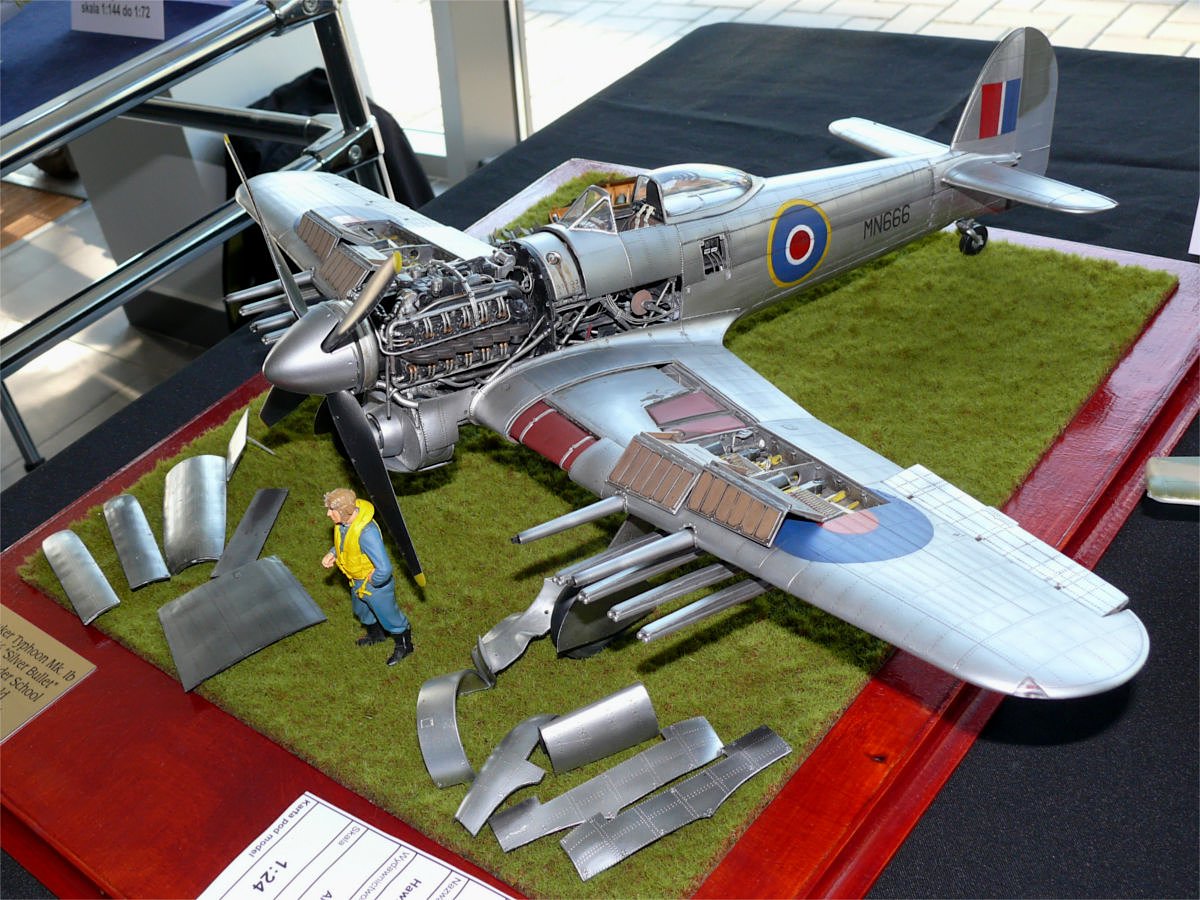

Na fotografiach przedstawiony jest plastikowy model samolotu myśliwsko-bombowego Hawker Typhoon Mk. Ⅰb wykonany w skali 1:24 z zestawu firmy Airfix. Zdjęcia zrobiono na Ⅸ Konkursie Modeli Kartonowych i Plastikowych w Świdniku w kwietniu 2015 roku.

Samolot Hawker Typhoon został skonstruowany w Wielkiej Brytanii jako samolot myśliwski. W czasie eksploatacji okazało się, że ma słabe wznoszenie i ze wzrostem wysokości spadają znacznie osiągi samolotu. Natomiast na małych wysokościach miał bardzo dobre wyniki i nadawał się do ataków na cele naziemne. Z tego powodu wyposażono go w zaczepy do bomb i niekierowanych rakiet. Z takim dodatkowym uzbrojeniem był wykorzystywany jako samolot szturmowy.

Był pierwszym brytyjskim samolotem, który osiągnął prędkość 600 km/h. Produkcja seryjna trwała od maja 1941 do listopada 1945 roku. Myśliwiec produkowany był w różnych wersjach. Fabryki opuściło łącznie 3330 sztuk.

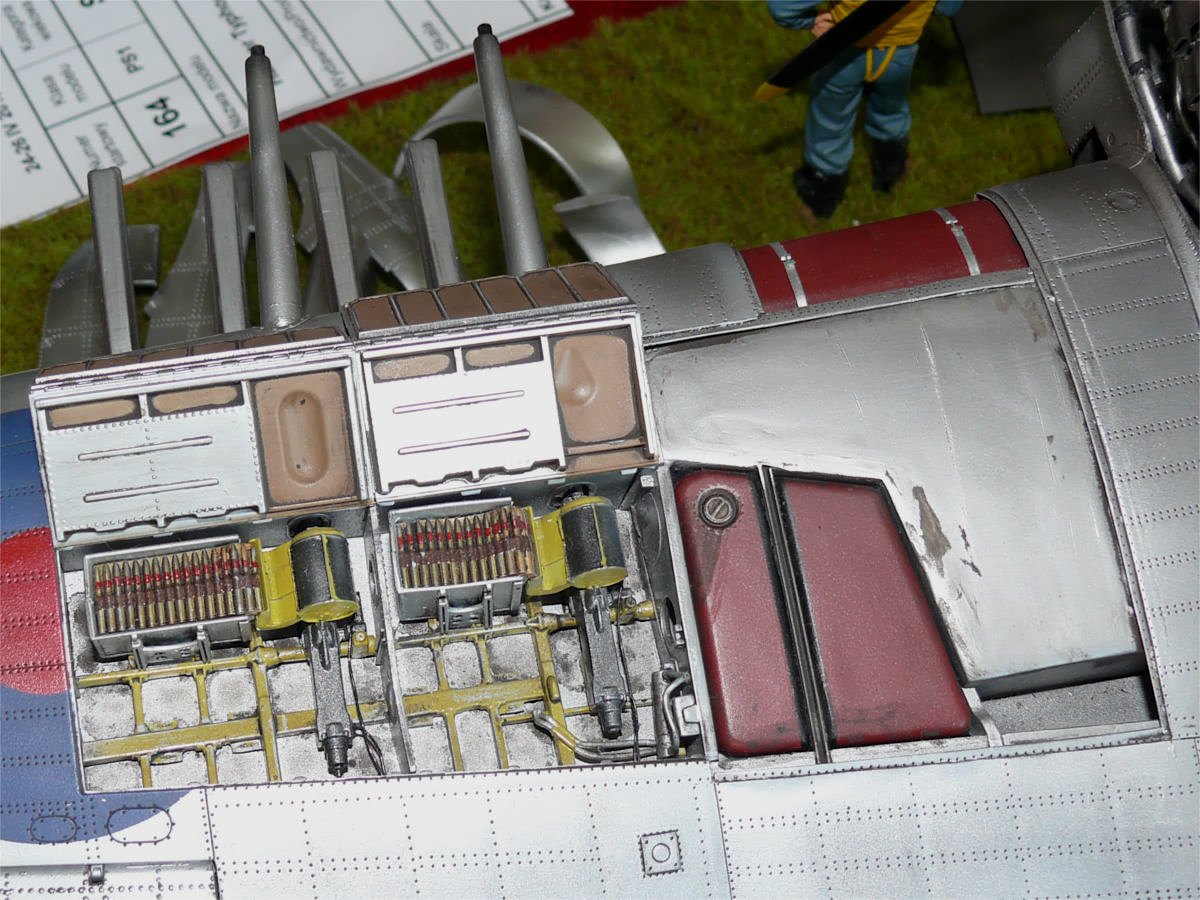

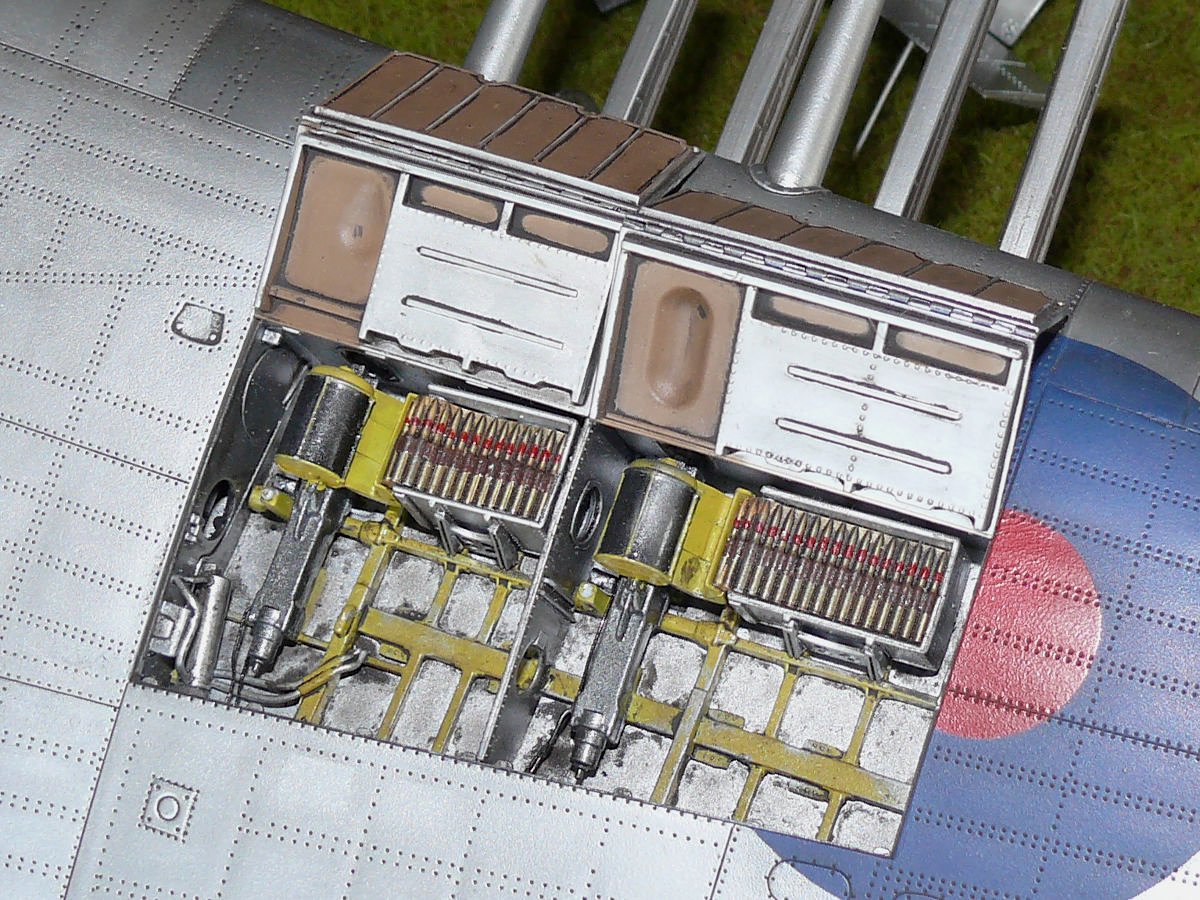

Hawker Typhoon w wersji Mk.Ⅰb, którego model prezentowany jest na zdjęciach, był wyposażony w cztery działka kalibru 20 mm. Inna wersja samolotu oznaczona jako Mk.ⅠA była uzbrojona w 12 karabinów maszynowych kalibru 7,69 mm. Wyprodukowano jednak niewielką ilość tych maszyn, tylko 105 sztuk.

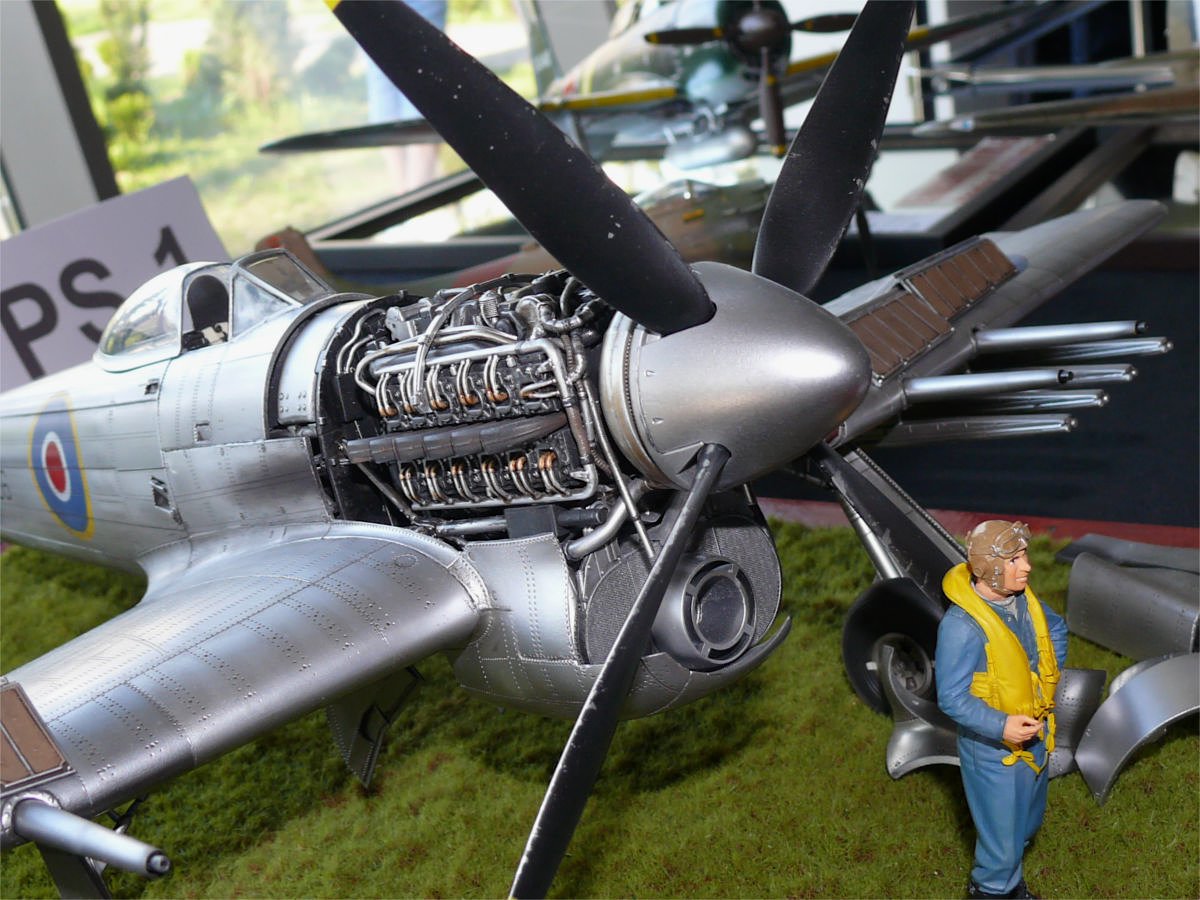

Z biegiem czasu samolot był modernizowany. Na zdjęciach pokazany jest model samolotu późniejszej wersji. Posiada czterołopatowe śmigło oraz charakterystyczną osłonę kabiny w kształcie kropli, odsuwaną do tyłu i nie ma drzwi. Wcześniejsze maszyny posiadały śmigło z trzema łopatami i kabiny miały boczne drzwi oraz uchylaną górną osłonę.

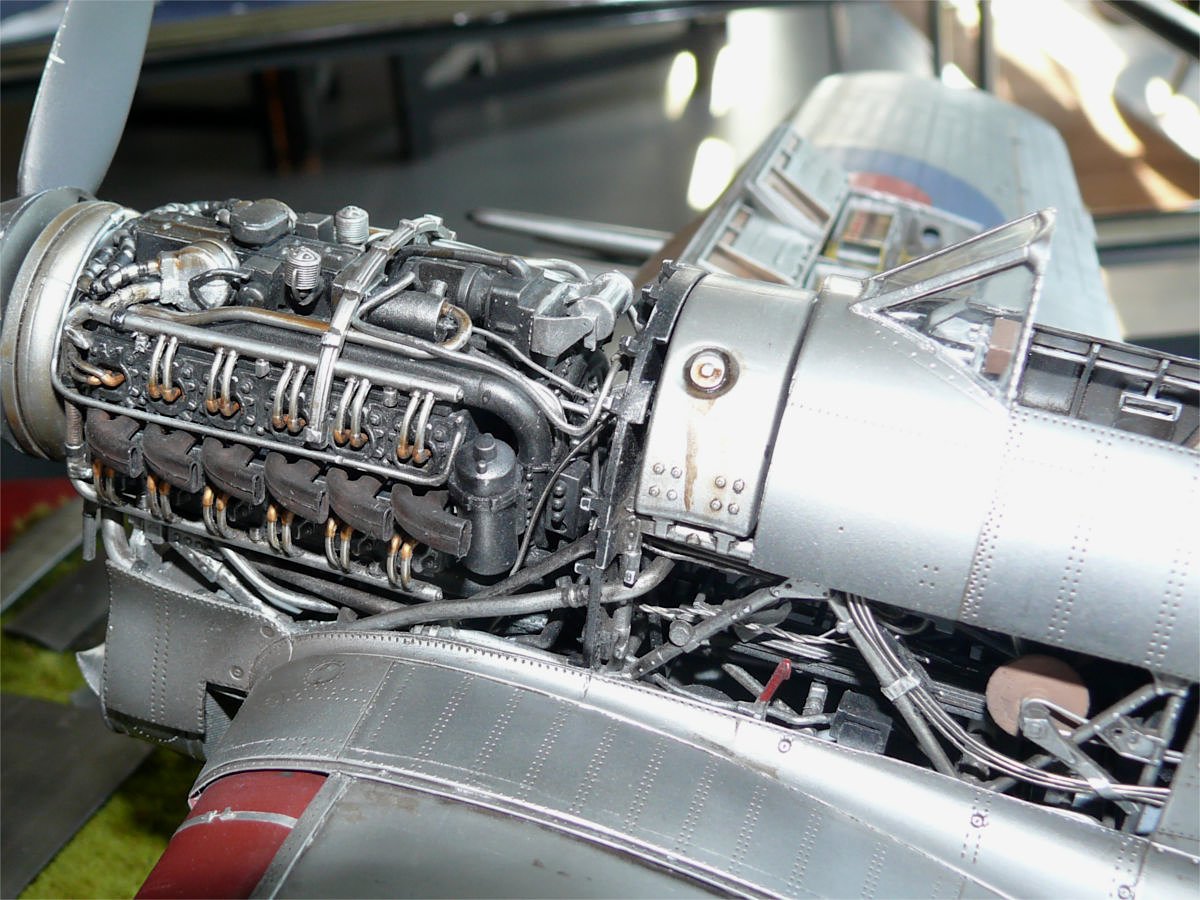

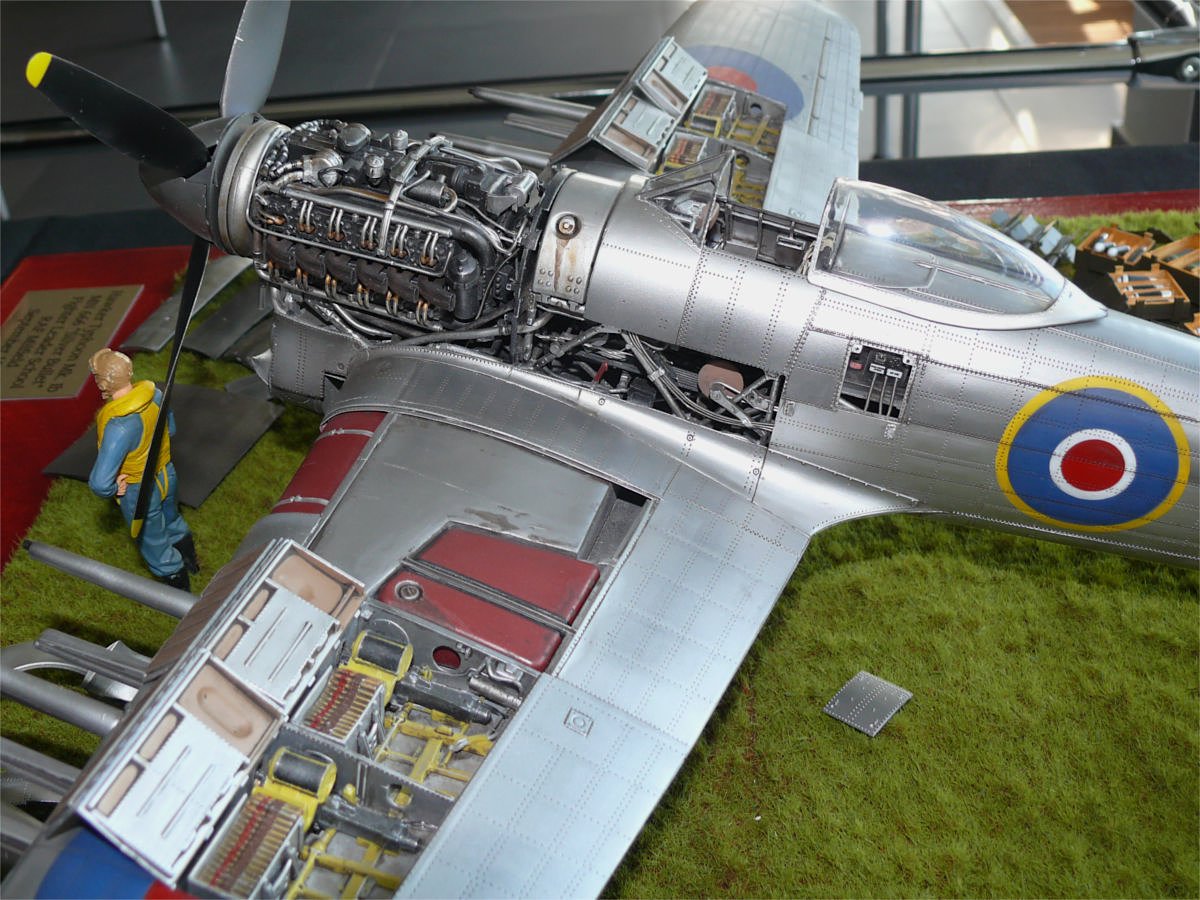

Samolot napędzany był 24-cylindrowym silnikiem w układzie „H”. Tłumacząc w uproszczeniu: dwa płaskie silniki typu „boxer” ułożone jeden nad drugim i połączone przekładnią utworzą silnik z układem cylindrów w kształcie litery „H”. Taki silnik ma zwartą budowę, ale jest trudny w obsłudze i był rzadko stosowany w lotnictwie. W okresie produkcji w samolocie montowano jednostki napędowe o różnej mocy: 1625,6 kW (2180 KM), 1640,5 kW (2200 KM) i 1685 kW (2260 KM).

Niektóre dane techniczne dla samolotu w wersji Mk.ⅠB z okresu początku produkcji z silnikiem o mocy 2180 KM:

• rozpiętość skrzydeł: 12,67 m,
• długość: 9,73 m,
• wysokość: 4,52 m,
• masa własna: 3992 kg,
• masa startowa: 6010 kg,
• prędkość maksymalna na wysokości 5485 m: 652 km/h,
• czas wznoszenia na wysokość 4570 m: 5 min 55 s,
• zasięg bez ładunku bojowego: 982 km,
• zasięg z ładunkiem bomb (910 kg): 821 km,
• pułap: 10670 m.

Uzbrojenie:

• 4 działka kalibru 20 mm (po 140 naboi do każdego działka),

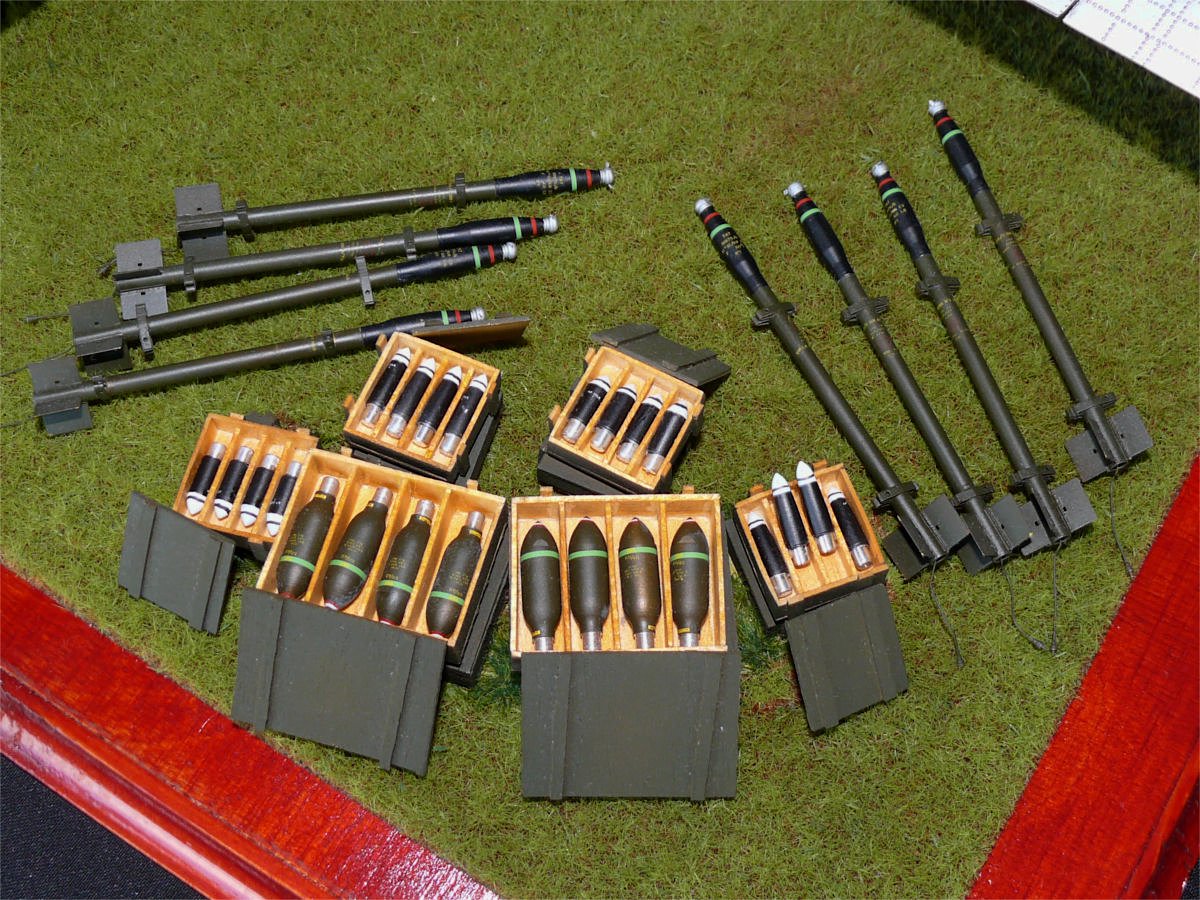

• 2 bomby po 454 kg lub 8 rakiet po 27 kg lub dodatkowy zbiornik paliwa 205 l.

Inny model samolotu Typhoon umieszczony w Galerii

Źródła danych:

• Książka: Wojskowe samoloty śmigłowe. Od 1914 do dnia dzisiejszego. Autor: David Donald. Dom wydawniczy Bellona - 1999,
• https://pl.wikipedia.org/wiki/Hawker_Typhoon
• http://www.samolotypolskie.pl/samoloty/1201/126/Hawker-Typhoon
• http://calypteaviation.com/2012/06/silniki-historia-i-budowa-cz1-silniki/
